MOTOROLA M702iS 【電源元／充電先マルチ】 「くるくるminiUSB充電器」の試作レポート
前回はMOTOROLA M702iS専用のくるくるminiUSB充電器を試作しました。
今回は、当初の予定通り、 モノラル3.5Φプラグ／ジャックを使った試作を行いました。
コンセプトは、
・電源元を選べる
・充電先を選べる
・くるくるケーブルを使い携帯性を高める
です。

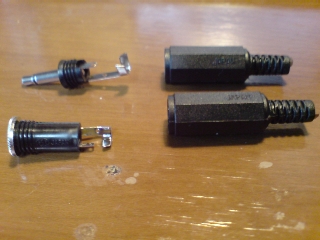

・モノラル3.5Φプラグ／ジャック
シリコンハウス共立で購入しました。
パーツはマル信無線製です。
プラグ・・MP-105AM 3.5Φモノラルプラグ中継型
ジャック・・ MJ -164A 3.5Φモノラルジャック中継型

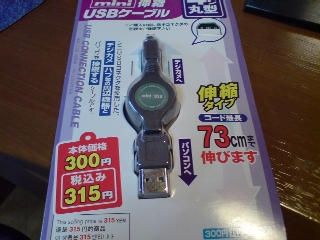

・くるくるケーブル
えぇ、またもやダイソーで購入。￥300です。
今回は両方の端子をぶっち切りするので、適当に選んできました。
USB-4ピン丸型です。
【くるくるケーブルの改造】
片方にプラグ、もう片方にジャックを接続します。

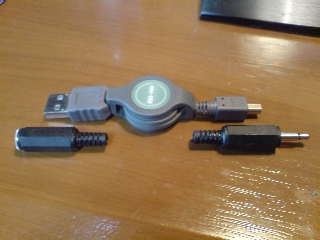

こんなイメージです。

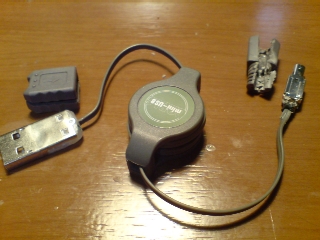

USBおよび丸型miniUSBのパーツを（むりやり）取り外しします。

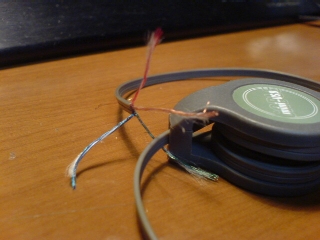

ケーブルをむき出しにします。
金・赤・緑・青の４本あります。
今回の結線は電源＋－の２本あればいいので、
（金＋青）で－、（赤＋緑）で＋の結線とします。

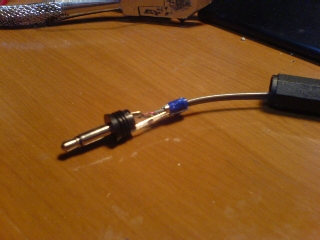

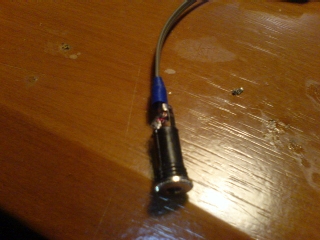

上記の結線で、プラグおよびジャックに接続します。
で。

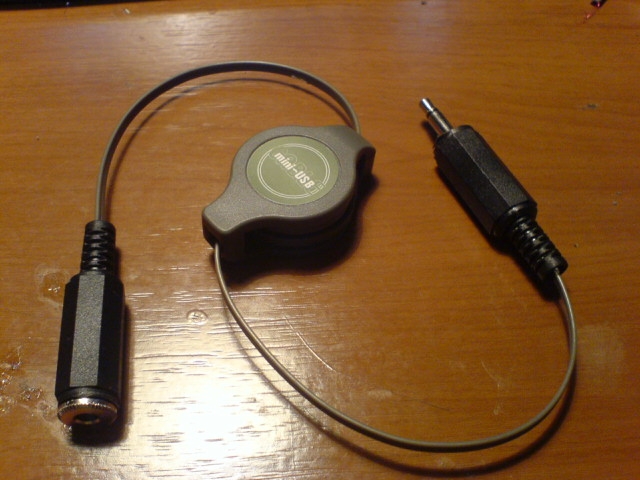

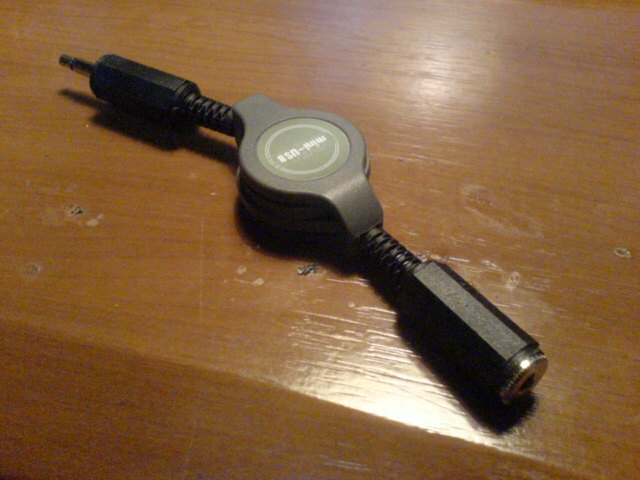

完成しましたぁ～ヽ(´▽`)ノ
でもこれだけではなにもできないので、次はアタッチメントを試作します。
【各種アタッチメントの試作】

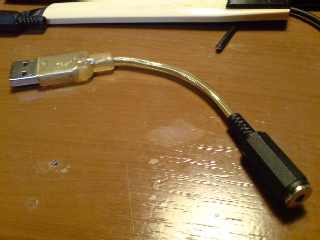

・ＵＳＢ電源アタッチメント

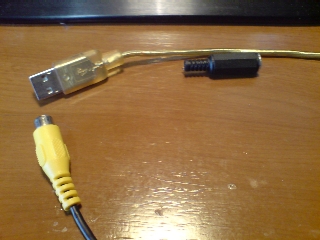

こんなイメージです。
電源元のアタッチメントにはジャックを接続します。
完成で～すヽ(´▽`)ノ

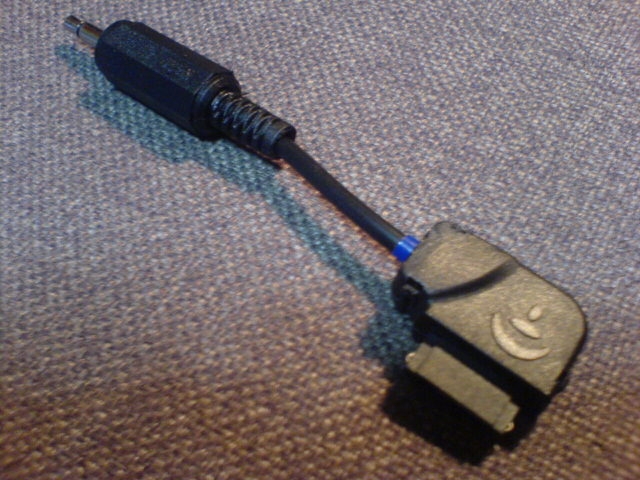

・M702iS専用 miniUSBアタッチメント

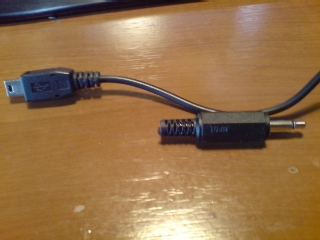

こんなイメージです。
充電先にはプラグを接続します。

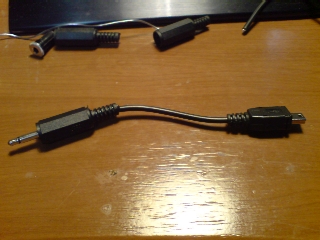

完成で～すヽ(´▽`)ノ
【充電できるか？】

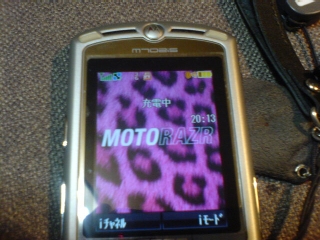

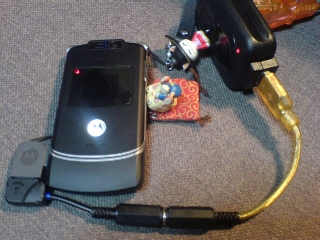

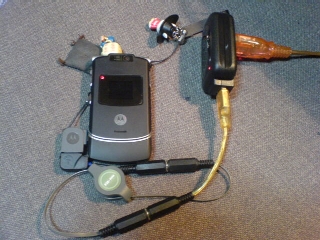

試作したものをすべて接続して充電してみました。
どうやらちゃんと充電できるようです（・∀・）

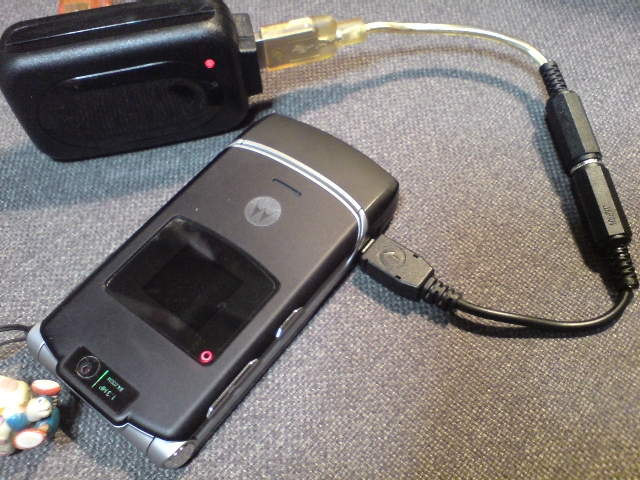

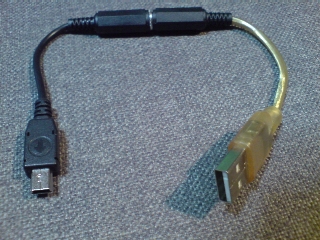

こういうこともできます。
くるくるを使用しない接続例です。
【おまけ試作】
ヤフオクで購入したUSB-miniUSB直充電器に、FOMA用のアタッチメントが付いてきましたので、
それをバラして3.5Φプラグを接続してみました。

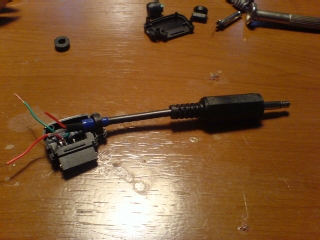

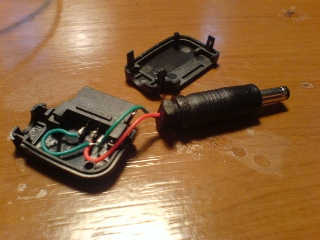

アタッチメントをバラしました。
筒状の端子を取り外して、3.5Φプラグを接続します。

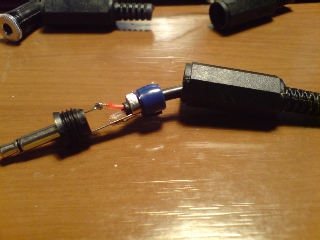

接続作業中です。。
完成で～すヽ(´▽`)ノ

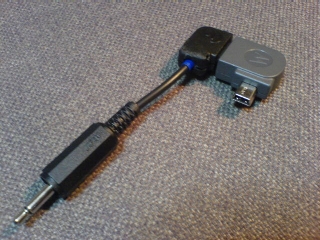

これを使ってM702iSを充電しようとすると、
これが必要ですね（笑）
では充電してみましょう。
充電できますね。
でもこういう使い方は今後しないでしょう（笑）
【今回の試作品】

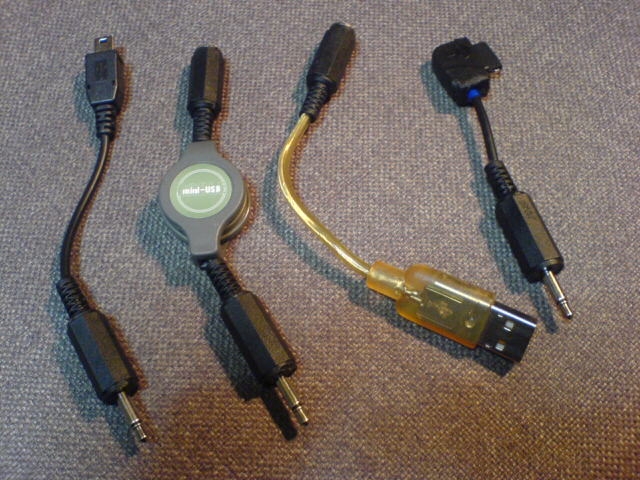

最後に、今回の試作品をまとめてみました。
左から、
①M702iS専用 充電アタッチメント
②電源元／充電先マルチくるくるケーブル
③ＵＳＢ電源アタッチメント
④FOMA ((3G) 専用 充電アタッチメント
になります。
あと欲しいのが、au専用の充電アタッチメントです。
現在使っているau専用の充電器が壊れた時にパーツをバラして試作しようと思っています。
前回も書きましたが、
このレポートを参考にされて失敗（携帯本体の破損やその他の事故等すべて）
されても当方は一切の責任を負いませんのであしからず。
あくまで、自己責任で作業を行って下さいね。よろしくです。
次回は、充電式単３または単４電池を使った充電ボックスを試作します。
ではまたね。
