MOTOROLA M702iS 専用 「くるくるminiUSB充電器」の試作レポート
前回はピンプラグ／ジャックを使ったアタッチメント方式の充電器を試作しましたが、
今回は「くるくる」ケーブルを使っての試作です。
（モノラル3.5Φプラグ／ジャックを使った試作は次回とします）
※オスを「プラグ」、メスを「ジャック」って言うんですね、知らなかった。。。

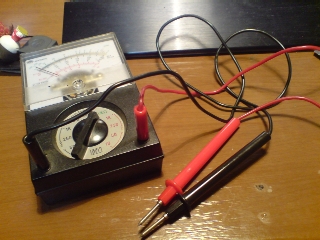

また、miniUSB側の結線の疑問も解決したかったので、今回はテスターを引っ張りだしてきました。

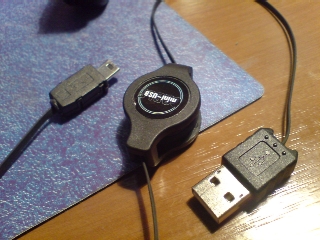

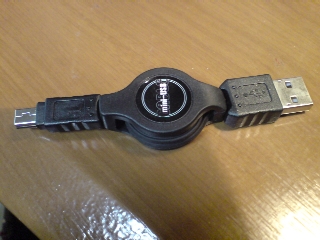

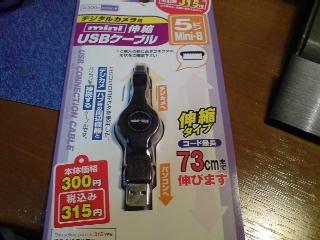

・くるくるケーブル
ダイソーで購入しました。￥300もしたんですよ、まったく。。。
【バラす前に。。】
とりあえず、買った状態でM702iSとPCを接続しました。
充電はせずデータリンクしました。予想通りですね。
【結線状態】

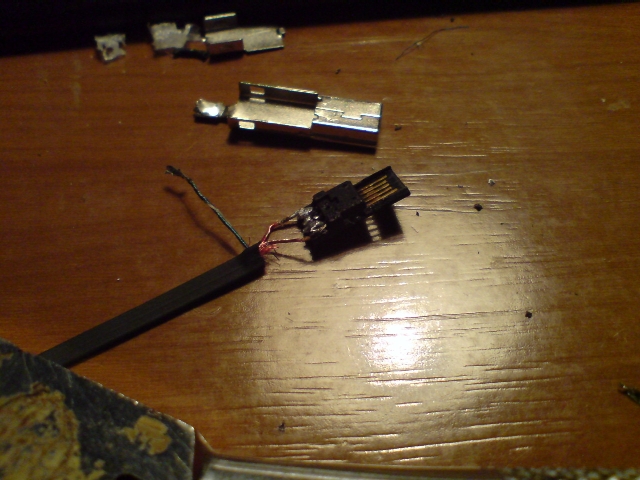

次に、miniUSB側をカッターとマイクロドライバーでこじ開けてパーツを取り出し、結線状態を調べました。
パッケージの裏に書いてある通りの皮膜に覆われた銅線が５本入っていました。
（銅線の先にハンダ付けしないと通電チェックがめんどい等、取り扱いにくい線ですが、
ケースに収納した時にショートしないなど良い面もあります）
色別の結線状態は次の通りです。
金・・・ +5V
赤／金（混合）・・・GND
緑・・・シールドGND
青および赤・・・データ通信用
今回使用する線は、「金」および「赤／金（混合）」のみです。
※結線に関してお世話になりました。「私のＰＤＡの歴史」さん。
【とりあえず直結】
データ通信をNOPにして、電源部分のみを再結線しました。
（緑のシールドGNDも後で結線しました）
早速M702iSで試してみると。。。
ダメです。充電しません（ _ _ ）..........o
どうやら、miniUSB側にもなんらかの仕掛けが必要です。
・miniUSB結線の謎
【またまたパーツのバラし】

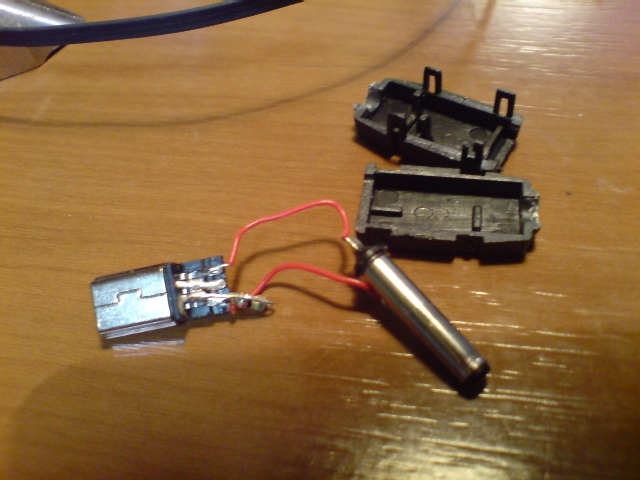

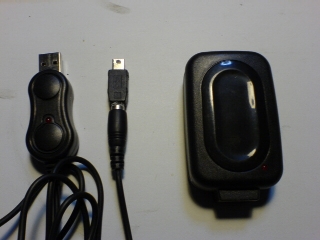

以前ヤフオクで購入した、USB-miniUSB直充電器のアタッチメントパーツをバラしてみました。
さきっちょのminiUSBがアタッチメント方式になっています。
ありゃ、なにやら抵抗があるじゃないですか。。
そうなんです。Motorola RAZR V3 mini-USB Charger pinoutにあるように、
充電させるための結線仕様があったんですね。。。

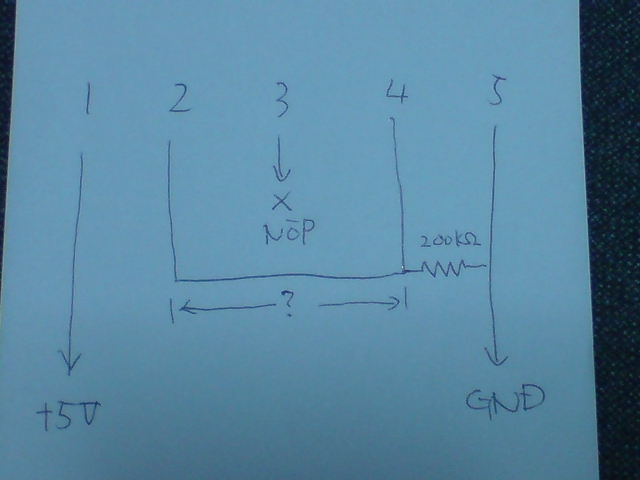

回路図にすると、
こんな感じですかね。（手書きですみません）
【実際の結線は？】
ただ、実際の結線をチェックすると、２番と４番がショートされていません。
要するに、
充電させるには、
４番と５番に200kΩの抵抗をかませてショート
ってことですか。
抵抗値を計ってみると200kΩでした。仕様通りですね。
【改造してみる】
筒状のコネクタを取り外し、miniUSB単体にします。
そして以下のように結線します。
USBの「金」→miniUSBの１番
USBの「赤／金（混合）」→miniUSBの５番
ハンダ付けするにも端子の幅が狭く、たいそう苦労しました。。。
あと、テンションに耐えれるように、ビニールテープを細く切って、
引っ張り防止玉（ケーブルにぐるぐる巻）を作ってケースに納めました。

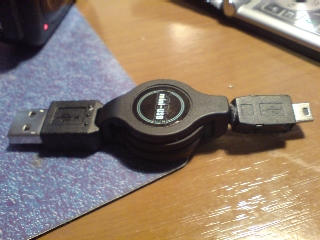

できますたっヽ(´▽`)ノ

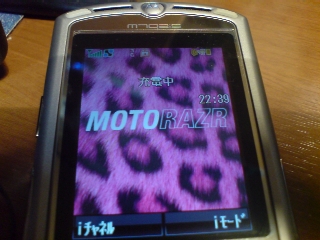

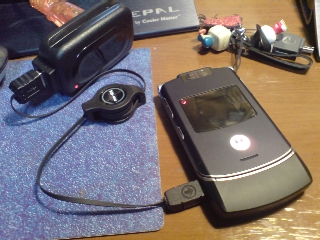

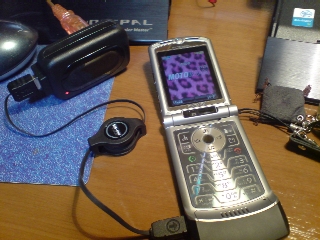

早速充電してみると。。。
ちゃんと充電してますやんっ(・∀・)ｲｲ!!
結局、このままでフル充電できましたぁ～ヽ(´ー`)ノ
ちなみに、くるくるケーブルに元々あったminiUSBパーツは、
４番端子がありません（１～３番、５番の４端子のみ）ので、
最初から自作する場合には、４番端子のあるminiUSBパーツを
購入しないとダメですね。
なお、このレポートを参考にされて失敗（携帯本体の破損やその他の事故等すべて）
されても当方は一切の責任を負いませんのであしからず。
あくまで、自己責任で作業を行って下さいね。
次回はアタッチメント方式の充電器試作にチャレンジします。
ではまたね。
