マスターの、coregaのCG-WLAPGEX の熱対応の次は、
coregaのCG-WLAPGMNリピーターモードの熱対応です。。
この機種はcoregaのCG-WLAPGEXほど熱くなりませんが、
一応対応しておきます。。
目標は前回と同じく、
・本体内に空冷ファンを入れその電源も本体から供給する
・発熱チップにヒートシンクを取り付ける
・上記の熱対策により週に一度の電源リセットをなくす
・常に安定した通信を目指す
です。
それでは、実際の改造を見てみましょう。
■本体のバラし

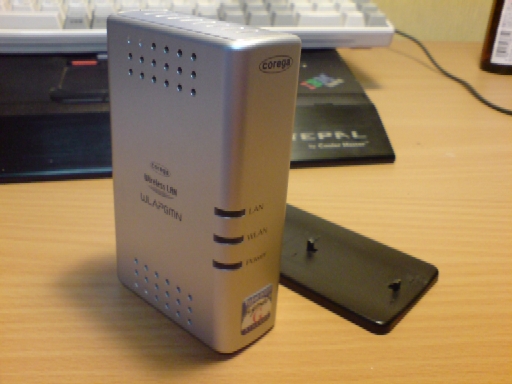

CG-WLAPGMN本体です。
マイクロドライバーでこじ開けます（笑2）
結構簡単に開けることができました。。。

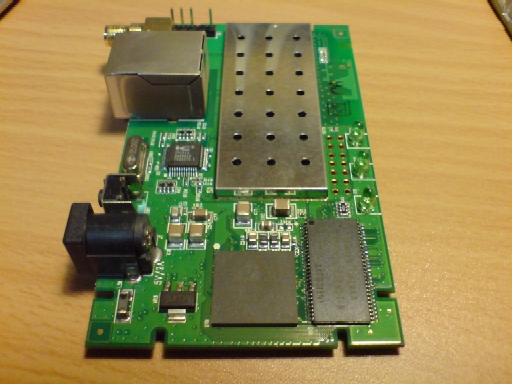

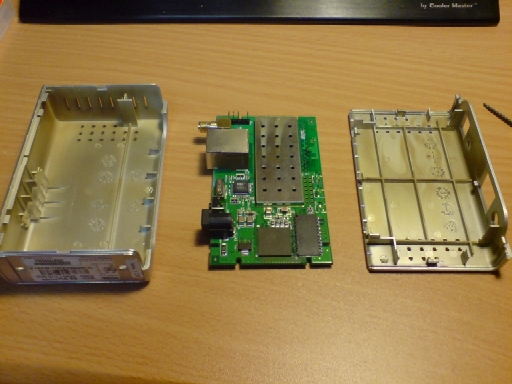

基盤のみを取り出しました。
諸悪の根源、＜発熱チップ＞は前回と同じ、真ん中の下の方、正方形のチップです。
この部分にヒートシンクを取り付けます。
■ヒートシンク取り付け
今回も自分で作りますた。

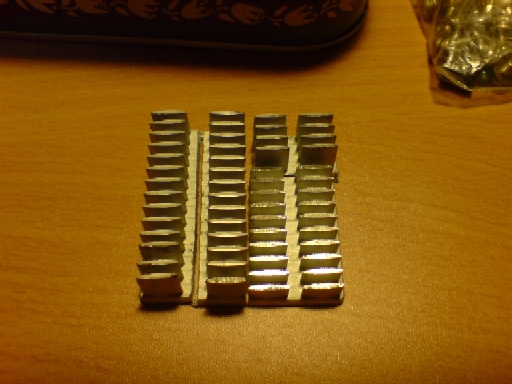

元々は１枚の放熱板だったのですが、（写真のような正方形です）

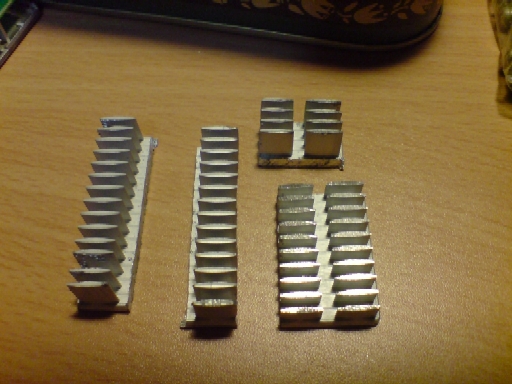

金ノコで切り出しました。。。

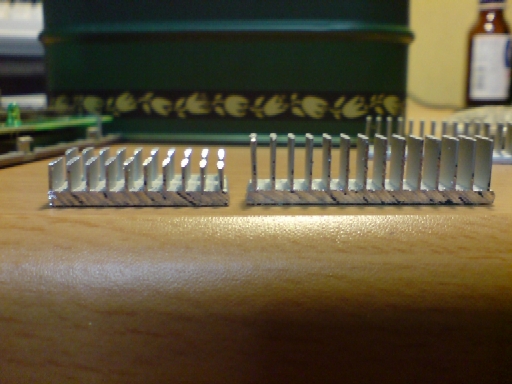

放熱部分ジャバラが高すぎるので、ヤスリで一生懸命擦って低くします。
本体へのヒートシンク取り付けには、熱伝導シートを使用します。

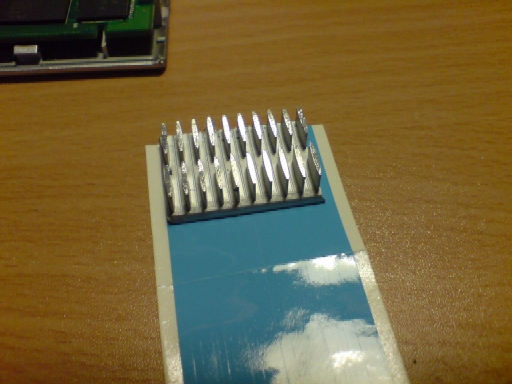

熱伝導シートを放熱板のサイズに合わせて切りました。
放熱板に張り付けて。。。
そして、本体に貼り付けます。。。

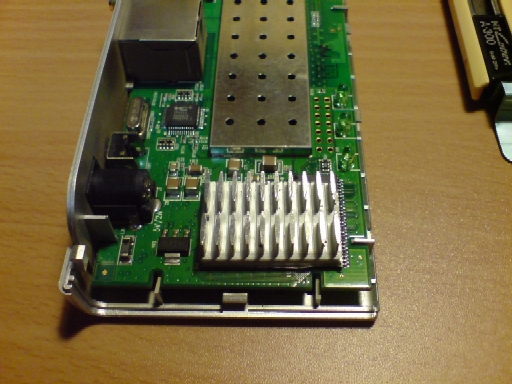

前回よりいい感じ。。。これで、ヒートシンク取り付け完了でし。

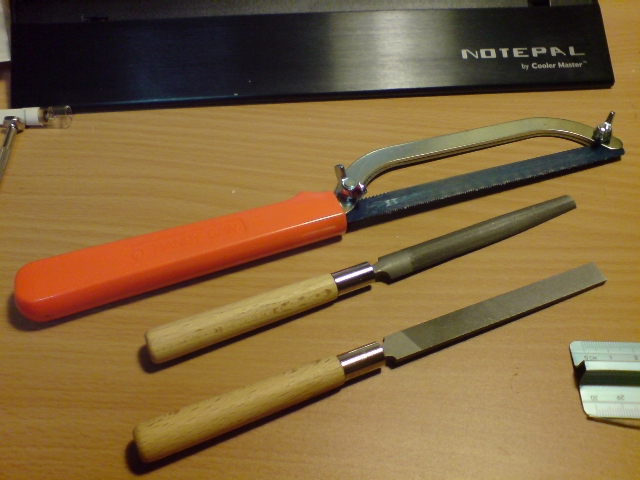

ちなみに、今回使用した道具。。。金ノコとヤスリです。
■空冷ファンの取り付け
共立エレショップさんで購入した
シコー技研のDCブラシレス・ファンモータ/0310-5 (-) DC5V 110mAを取り付けます。。。

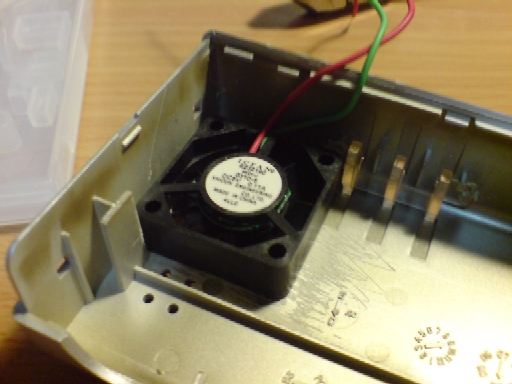

ヒートシンクを冷やすように、この位置にファンを取り付けます。

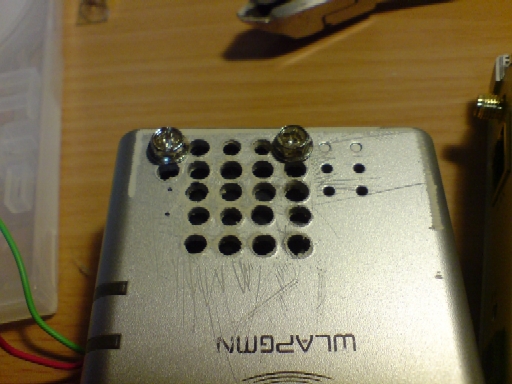

ちょっとカッコワルイですが、ファンはネジで取り付けします。
■空冷ファン電源供給
本体のDC5Vからファン用電源を横取りします。

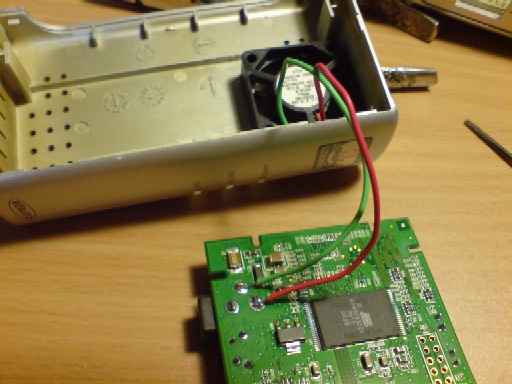

基盤に直接ハンダ付けします。
■組み立て・動作確認
ファン用電源ケーブルを巻き込まないように注意深く組み立てます。

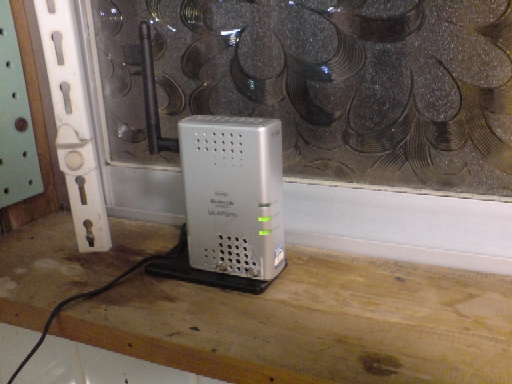

事務所に持って行って電源を入れてみます。ファンがまわり、ちゃんと動作しているようです。
リピーターモードなので有線LANケーブルは接続しません。

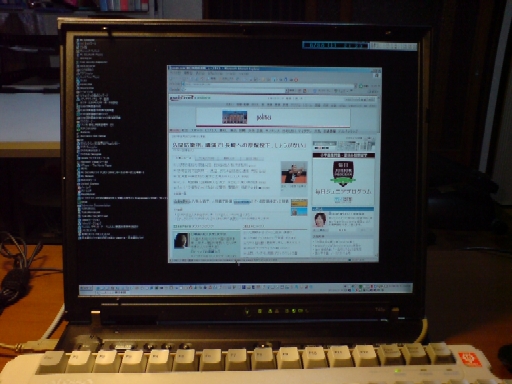

あとは、ノートPCで無線LANに接続して確認します。
接続できますたっヽ(´▽`)ノ
リピーターモードは異常がないようですね。
１日経っていますが、プラスチック筐体がアッチッチになることはありません。
一応、成功ということにしておきましょうか。。。
では、またね。
