以前、事務所開設にあたり、無線LANですったもんだしましたが、結局のところ、



本社では、coregaのCG-WLAPGEXをマスターにして、

事務所では、coregaのCG-WLAPGMNをリピーターモードで使っています。



これによって、50mの距離で6〜10Mbの回線速度が出るようになりました。



ところが。。。



実は、CG-WLAPGEXを定価の半額で購入したんですが、

これがまた熱に弱い。。。

プラスチックの筐体の熱いこと熱いこと。

電源差し込み口の金属部分を触ろうもんなら火傷するぐらい熱い。。。

しかも、一週間に一度、電源リセットしないと通信できなくなるんですよ。ﾏｯﾀｸ。。。



まさに、糞アクセスポイントですな。





と言いつつも、買ってしまったものは仕方がないので、





自分で改造しちゃえ！



ってことで、無線LANアクセスポイントの＜熱対策＞改造レポートです。。。

今回のターゲットは、CG-WLAPGEXです。

目標は、

・本体内に空冷ファンを入れその電源も本体から供給する

・発熱チップにヒートシンクを取り付ける

・上記の熱対策により週に一度の電源リセットをなくす

・常に安定した通信を目指す



こんなもんでしょうか。。。



それでは、実際の改造を見てみましょう。





■本体のバラし



CG-WLAPGEX本体です。

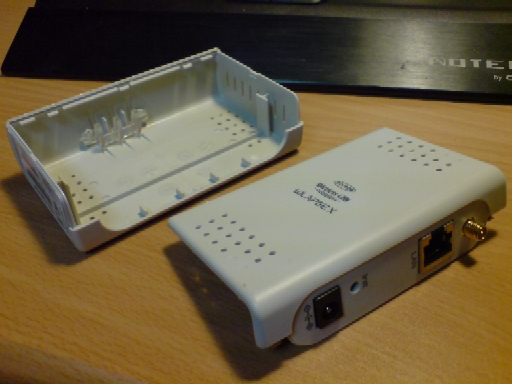

マイクロドライバーでこじ開けます（笑）



結構簡単に開けることができました。。。



内部基盤はこんな感じです。

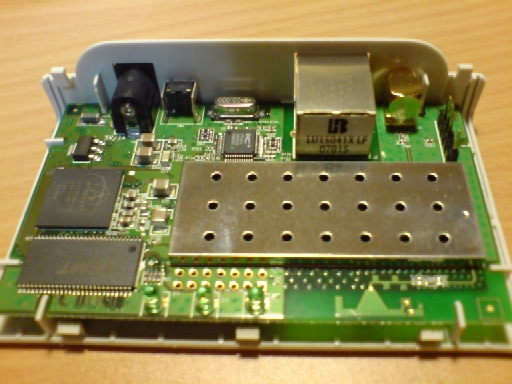

基盤のみを取り出しました。

赤丸部分が、諸悪の根源、＜発熱チップ＞です。

この部分にヒートシンクを取り付けます。



■ヒートシンク取り付け

といっても、この形に合致するヒートシンクなんてありませんから、自分で作ることになります。

（PCパーツショップでも売っていません。。。）

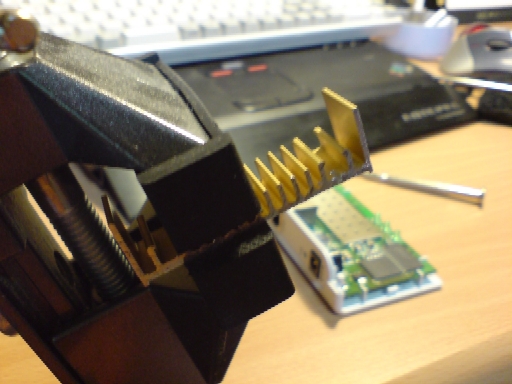

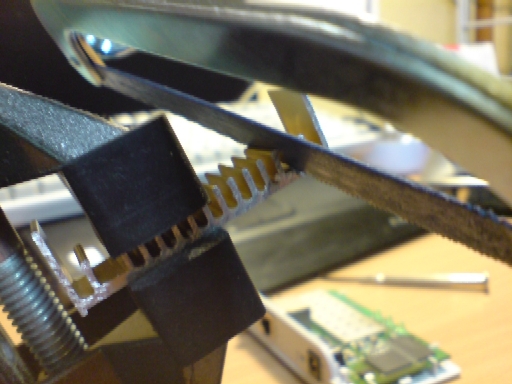

放熱板ジャンクパーツを、万力で固定。

（昔、切り出したパーツの残りなんですよ。。。いやぁ〜ジャンクパーツは残しておくもんですねー）



で、金ノコで必要な長さに切り出しますっ！！

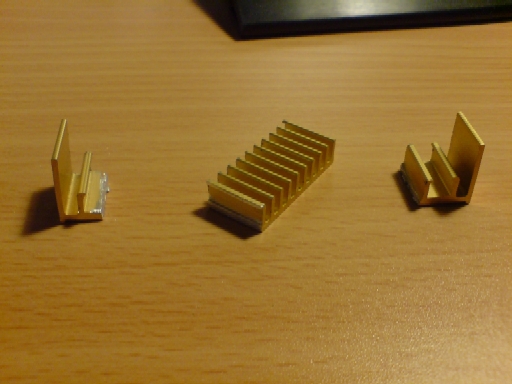

切り出し直後。真ん中部分を使います。

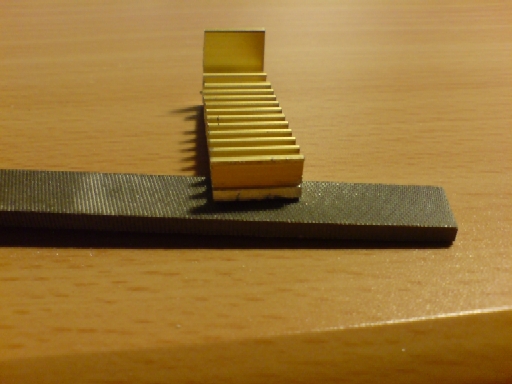

ヤスリは必須です（笑）

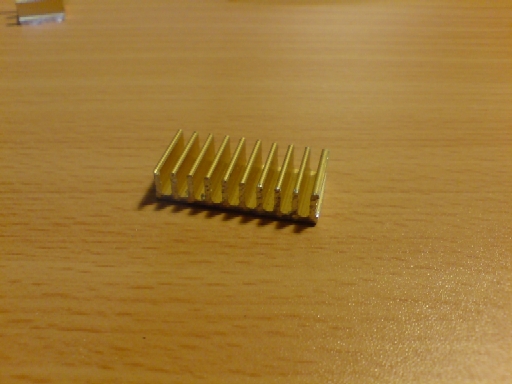

切り出し完了。



本体へのヒートシンク取り付けには、熱伝導シートを使用します。

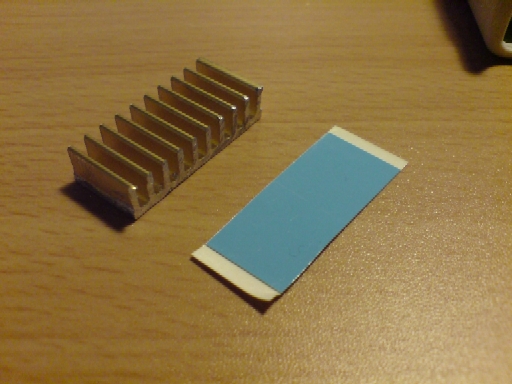

熱伝導シートを放熱板のサイズに合わせて切りました。

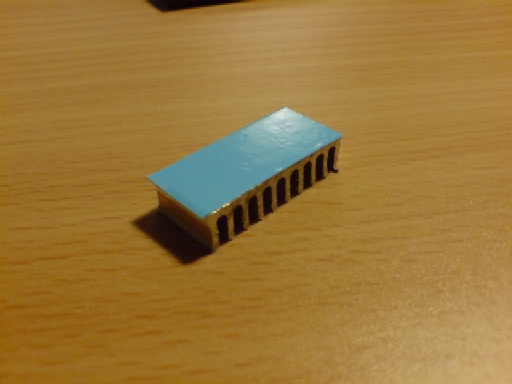

放熱板に張り付けて。。。

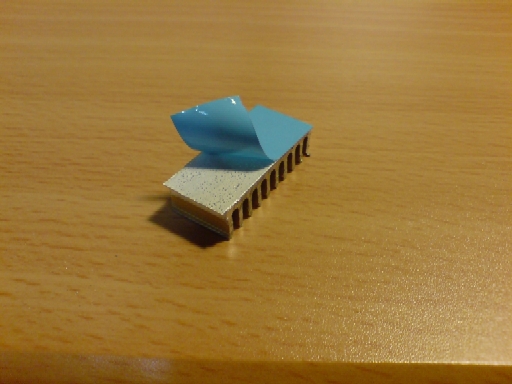

シールの裏をめくります。



そして、本体に貼り付けます。。。



　

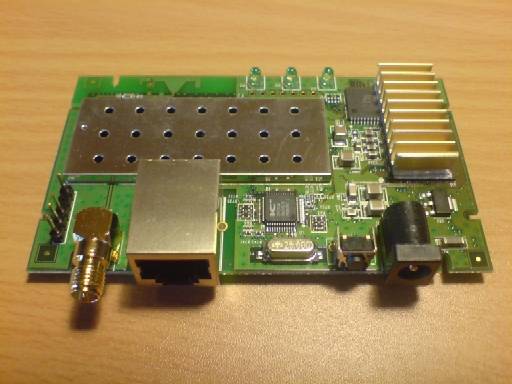

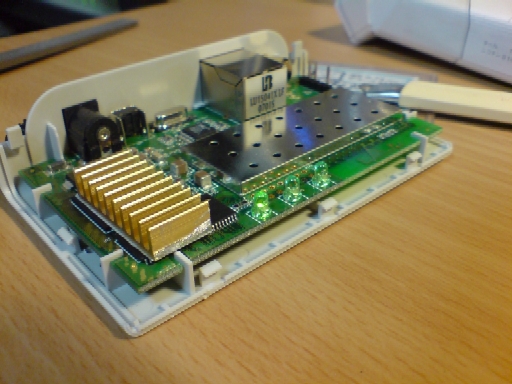

うむ、なかなかいい感じ。。。

これで、ヒートシンク取り付け完了でし。



■空冷ファンの取り付け

供給電源はDC5Vなので、この電圧で動くファンを取り付けます。

あいにく、手持ちのファンはDC12Vばかりなので、新規購入しました。

今回も共立エレショップさんで購入。

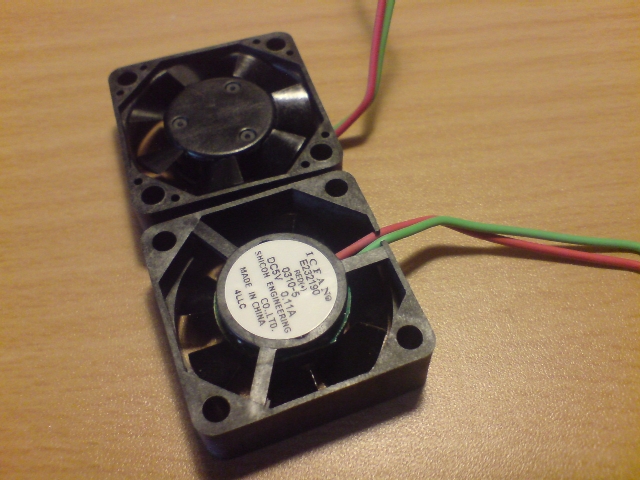

シコー技研のDCブラシレス・ファンモータ/0310-5 (-) DC5V 110mAを2個です。





ちょっと厚みはありますが、小さいです。

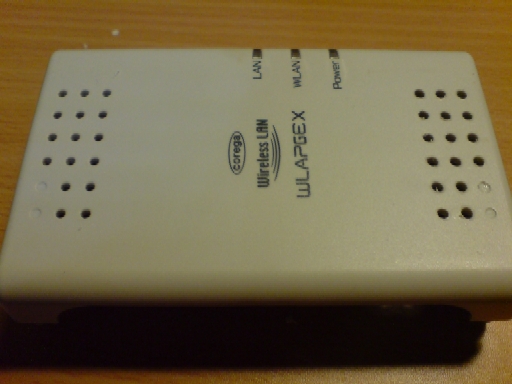

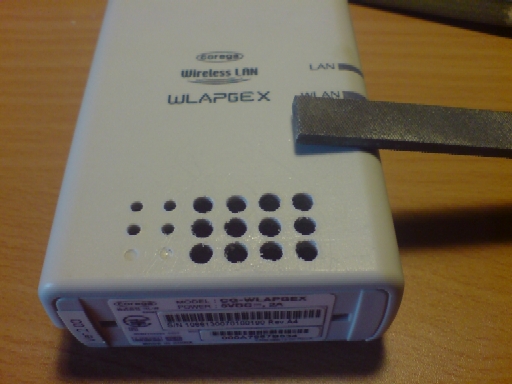

ファン取り付けネジ穴および空気取り入れ用の穴を開けます。

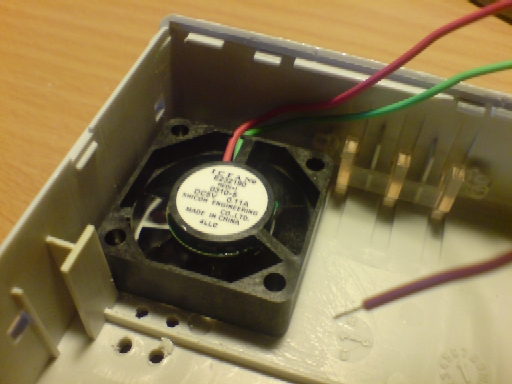

ヒートシンクを冷やすように、この位置にファンを取り付けます。

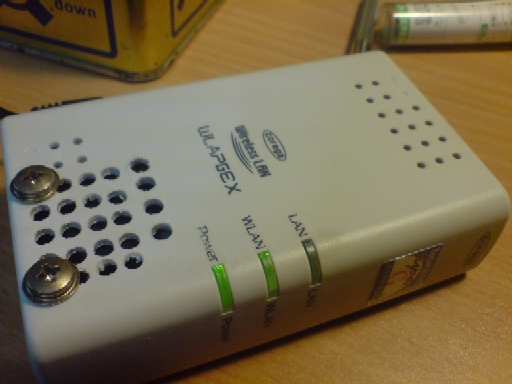

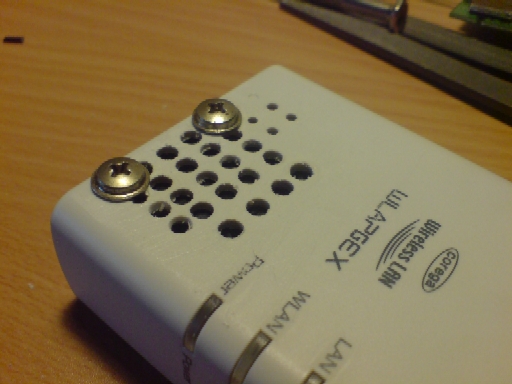

ちょっとカッコワルイですが、ファンはネジで取り付けします。(穴、増えてます。。）



■空冷ファン電源供給

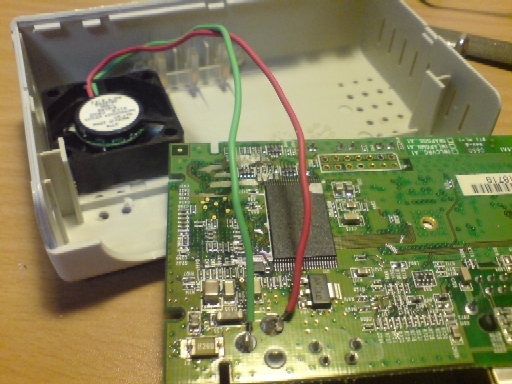

本体のDC5Vからファン用電源を横取りします。

基盤に直接ハンダ付けします。

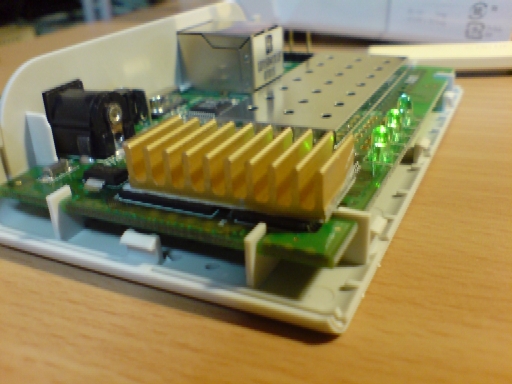

ちょうどいい具合でヒートシンクを冷やすことになります。



■組み立て・動作確認

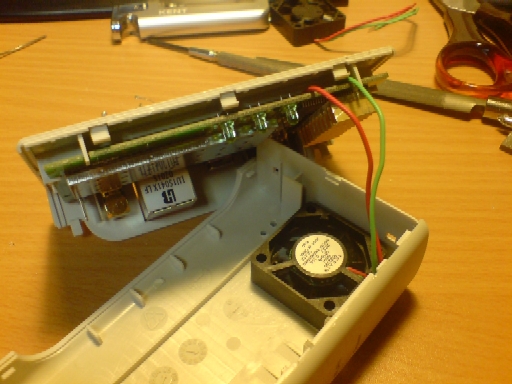

ファン用電源ケーブルを巻き込まないように注意深く組み立てます。



とりあえず電源を入れてみます。

おぉ、ファンがまわり、ちゃんと動作しているようです。

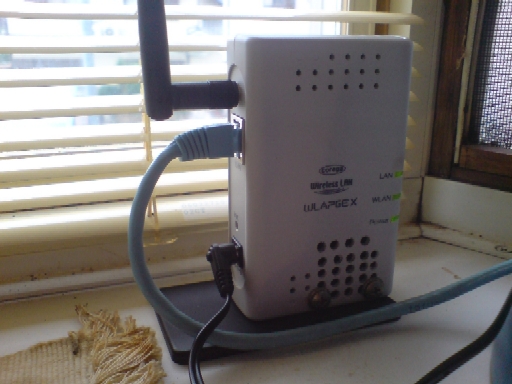

所定の位置に設置して電源投入！

ノートPCで無線LANに接続します。



無線LANに



接続できますたっヽ(´▽`)ノ





本体に異常はないようです。。。よかった。



次は、リピーターモード用の無線LANアクセスポイントの熱対策改造です。。。

ではまたね。
